Kompletny przewodnik po reduktorach przekładni kątowych: wybór, zastosowania i zalety

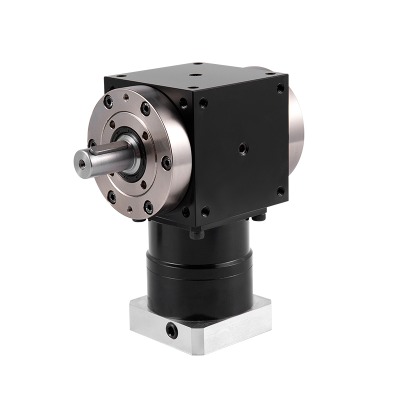

Zrozumienie podstaw reduktorów przekładni kątowej

W sercu niezliczonych układów mechanicznych leży kluczowy element odpowiedzialny za przenoszenie mocy i zmianę jej kierunku: prostopadły reduktor skrzyni biegów. To genialne urządzenie służy dwóm celom. Przede wszystkim zmienia kierunek mocy obrotowej o 90 stopni, co jest koniecznością w zastosowaniach z ograniczeniami przestrzennymi, gdzie wał wejściowy i wyjściowy nie mogą być ustawione liniowo. Po drugie, co równie ważne, zmniejsza prędkość wejściową silnika (np. silnika elektrycznego) do bardziej odpowiedniej prędkości wyjściowej o wyższym momencie obrotowym i niższej prędkości dla napędzanego sprzętu. To połączenie zmiany kierunku i redukcji prędkości sprawia, że ​​jest to niezbędny element w szerokiej gamie zastosowań przemysłowych, motoryzacyjnych i konsumenckich. Podstawowa zasada obejmuje zestaw kół zębatych — najczęściej stożkowych lub ślimakowych — zamontowanych w obudowie pod kątem prostym względem siebie, skutecznie przenoszących ruch i siłę.

Podstawowe komponenty i konstrukcja

O sprawności i trwałości reduktora przekładni kątowej decydują jego wewnętrzne elementy oraz ich jakość. Obudowa, zwykle wykonana z żeliwa, aluminium lub stali hartowanej, służy jako sztywna konstrukcja, która precyzyjnie wyrównuje koła zębate i chroni je przed zanieczyszczeniami zewnętrznymi. Działa również jako zbiornik smaru, który jest niezbędny do zmniejszenia tarcia, rozpraszania ciepła i zapobiegania przedwczesnemu zużyciu. Wewnątrz koła zębate są sercem systemu. Wybór rodzaju przekładni ma istotny wpływ na charakterystykę pracy reduktora.

• Przekładnie stożkowe: Mają one zęby w kształcie stożka i są używane parami. Są znane ze swojej wysokiej wydajności i zdolności do przenoszenia znacznych obciążeń, ale mogą być głośniejsze niż inne typy i wymagają precyzyjnego ustawienia.
• Przekładnie ślimakowe: Układ ten składa się z gwintowanej śruby ślimakowej, która zazębia się z kołem ślimakowym. Podstawową zaletą jest wysoki współczynnik redukcji osiągany w jednym stopniu i nieodłączna zdolność samoblokowania (zapobiegająca cofaniu się), choć często kosztem niższej wydajności ze względu na większe tarcie ślizgowe.
• Przekładnie hipoidalne: Specjalny wariant przekładni stożkowych spiralnych, w których osie się nie przecinają. Taka konstrukcja pozwala na jednoczesne stykanie się większej liczby zębów, co zapewnia płynniejszą, cichszą pracę i wyższy moment obrotowy, często spotykany w wysokowydajnych mechanizmach różnicowych samochodów.

Inne krytyczne elementy obejmują uszczelki i łożyska. Wysokiej jakości uszczelki zapobiegają wyciekom smaru oraz przedostawaniu się kurzu, wody i innych cząstek ściernych. Łożyska podtrzymują obracające się wały, utrzymując wyrównanie i pochłaniając obciążenia promieniowe i osiowe, co bezpośrednio wpływa na żywotność urządzenia i poziom hałasu.

Zasada działania: jak zmienia się ruch

Działanie A reduktor skrzyni biegów kątowy to elegancka demonstracja przewagi mechanicznej. Moc obrotowa przekazywana jest na wał wejściowy. Wał ten jest połączony z przekładnią napędową (np. ślimakiem lub kołem zębatym stożkowym). Podczas obracania się tego koła zębatego jego zęby zazębiają się z zębami napędzanego koła zębatego (ślimacznicy lub koła zębatego stożkowego), które jest zamontowane na wale wyjściowym. Kąt 90 stopni między wałami uzyskuje się dzięki specyficznej orientacji tych kół zębatych. Jednocześnie zmniejszenie prędkości i zwielokrotnienie momentu obrotowego następuje na skutek przełożenia przekładni – stosunku liczby zębów koła napędzanego do liczby zębów koła napędowego. Na przykład, jeśli koło napędowe z 10 zębami zazębia się z kołem napędzanym z 30 zębami, przełożenie wynosi 3:1. Oznacza to, że wał wyjściowy będzie się obracał z jedną trzecią prędkości wału wejściowego, ale z około trzykrotnym momentem obrotowym (minus straty wydajności). Transformacja ta ma kluczowe znaczenie dla dopasowania mocy wyjściowej charakteryzującej się dużą prędkością i niskim momentem obrotowym typowych głównych napędów, takich jak silniki elektryczne, do wymagań maszyn, takich jak przenośniki, mieszalniki lub wciągarki, charakteryzujących się niską prędkością i wysokim momentem obrotowym.

Kluczowe zalety stosowania reduktorów kątowych w maszynach

Decyzja o zastosowaniu prostokątnego reduktora skrzyni biegów jest podyktowana przekonującym zestawem zalet, które rozwiązują podstawowe wyzwania inżynieryjne. Najbardziej oczywistą korzyścią jest efektywność przestrzenna. Przekierowując przepływ mocy, reduktory te umożliwiają tworzenie bardziej zwartych i zoptymalizowanych konstrukcji maszyn, pasujących do ciasnych przestrzeni, w których nie byłoby możliwe zastosowanie reduktorów liniowych. Jest to szczególnie cenne w złożonych systemach, takich jak zautomatyzowane linie pakujące lub w zamkniętych przedziałach maszyn rolniczych. Ponadto konsolidują funkcjonalność. Zamiast wymagać, aby wiele komponentów najpierw zmniejszało prędkość, a następnie zmieniało kierunek, pojedyncza jednostka kątowa realizuje oba zadania, upraszczając układ napędowy, zmniejszając liczbę części i minimalizując potencjalne punkty awarii.

Kolejną istotną zaletą jest wszechstronność pozycji montażowych. Wiele konstrukcji przekładni kątowych oferuje wiele opcji montażu (montaż na łapach, montaż na kołnierzu lub na wale), zapewniając inżynierom elastyczność na etapach projektowania i instalacji. Ta zdolność adaptacji zapewnia bezproblemową integrację reduktora zarówno z nowym, jak i istniejącym sprzętem. Z punktu widzenia wydajności niektóre typy, zwłaszcza reduktory ślimakowe, oferują cenną nieodwracalną lub samoblokującą funkcję. Oznacza to, że moment obrotowy przyłożony do wału wyjściowego nie może powodować cofania wału wejściowego, działając jako wbudowany mechanizm hamujący w zastosowaniach takich jak wciągniki, windy i przenośniki na pochyłościach, zwiększając bezpieczeństwo i kontrolę. Wreszcie, nowoczesne reduktory kątowe zostały zaprojektowane z myślą o wysokiej wydajności i trwałości. Zaawansowane techniki produkcyjne, wysokiej jakości stale stopowe i zoptymalizowane profile zębów minimalizują straty mocy w wyniku tarcia i zapewniają, że urządzenie może wytrzymać duże obciążenia udarowe i działać niezawodnie przez tysiące godzin przy minimalnej konserwacji.

Wybór najlepszej przekładni kątowej dla Twoich konkretnych potrzeb

Wybór optymalnego reduktora przekładni kątowej to krytyczny proces, który bezpośrednio wpływa na wydajność, trwałość i opłacalność Twojego zastosowania. Zły dobór może prowadzić do przedwczesnych awarii, nieefektywnej pracy i kosztownych przestojów. Proces ten polega na dokładnej ocenie kilku kluczowych parametrów, aby mieć pewność, że reduktor jest idealnie dopasowany do zamierzonego zadania.

Krytyczne parametry wydajności do oceny

Zanim w ogóle rozważysz typy lub modele, musisz najpierw zdefiniować wymagania operacyjne swojego systemu.

• Prędkość wejściowa (RPM) i moc (KM/kW): Punktami wyjścia są prędkość obrotowa i moc znamionowa głównego napędu (silnika). Reduktor musi być przystosowany do obsługi mocy wejściowej bez przegrzania.
• Wymagana prędkość wyjściowa i moment obrotowy: Określ żądaną prędkość wyjściową (RPM) i moment obrotowy (Nm lub lb-ft) potrzebny do napędzania obciążenia. To będzie dyktować niezbędny współczynnik redukcji (obr/min wejściowa/obr/min wyjściowa).
• Cykl pracy: Czy reduktor będzie działał w sposób ciągły, przerywany lub z częstymi uruchomieniami/zatrzymaniami? Należy również wziąć pod uwagę obciążenia udarowe (nagłe, intensywne skoki momentu obrotowego), ponieważ wymagają one reduktora o wyższym współczynniku pracy.
• Obciążenie poprzeczne i obciążenie wzdłużne: Są to siły przyłożone prostopadle (obciążenie promieniowe) lub równolegle (obciążenie osiowe) do wału. Przekroczenie nominalnej nośności reduktora może szybko spowodować uszkodzenie łożysk i uszczelek.

Poza tym środowisko operacyjne ma kluczowe znaczenie. Czy reduktor będzie narażony na działanie ekstremalnych temperatur, żrących substancji chemicznych, nadmiernej wilgoci lub ściernego pyłu? Warunki te narzucają wymagania dotyczące specjalnych uszczelek, powłok, materiałów obudowy i smarów.

Porównanie przekładni stożkowej i przekładni ślimakowej

Wybór pomiędzy dwoma najpopularniejszymi typami reduktorów kątowych jest wyborem zasadniczym i opiera się na kompromisie pomiędzy wydajnością a przełożeniem. Poniższe porównanie przedstawia ich kluczowe różnice:

Reduktory stożkowe zazwyczaj działają z wyższą wydajnością (95–98% na stopień) w porównaniu do reduktorów ślimakowych. Dzieje się tak, ponieważ ich działanie wiąże się z większym kontaktem tocznym i mniejszym tarciem ślizgowym. Natomiast jednostopniowy reduktor ślimakowy zazwyczaj oferuje zakres wydajności 50–90%, który maleje wraz ze wzrostem przełożenia. Jednakże reduktory ślimakowe wyróżniają się osiąganiem wysokich przełożeń (5:1 do 70:1) w jednym, kompaktowym stopniu, podczas gdy przekładnie stożkowe są często ograniczone do niższych przełożeń (1:1 do 6:1) w jednym stopniu. W przypadku wyższych przełożeń przekładnie stożkowe należy łączyć z równoległymi stopniami wału, tworząc reduktor stożkowo-walcowy, co zwiększa rozmiar i koszt. Co więcej, konfiguracje przekładni ślimakowych często zapewniają korzystną funkcję samoblokowania, która zazwyczaj nie jest cechą charakterystyczną przekładni stożkowych. Wreszcie reduktory przekładni stożkowej, zwłaszcza o zębach prostych, mogą być głośniejsze, podczas gdy reduktory ślimakowe zazwyczaj pracują ciszej.

Dlatego też najlepsza przekładnia kątowa do zastosowań wymagających wysokiego momentu obrotowego które również wymagają wysokiej wydajności, często mają konstrukcję skośno-ślimakową. W zastosowaniach, w których priorytetem jest wysoki współczynnik redukcji w kompaktowej obudowie i gdzie pożądane jest samoblokowanie, reduktor ślimakowy jest często idealnym i bardziej ekonomicznym wyborem.

Odkrywanie różnorodnych zastosowań w różnych branżach

Unikalna możliwość zmiany kierunku i zmniejszenia prędkości sprawia, że reduktor skrzyni biegów kątowy wszechobecny element w oszałamiającej gamie branż. W produkcji i transporcie materiałów stanowią one siłę napędową systemów przenośników, paletyzatorów i pojazdów sterowanych automatycznie (AGV), zapewniając moment obrotowy niezbędny do przenoszenia ciężkich ładunków i idealnie pasując do napędów narożnych linii przenośników. Przemysł spożywczy i napojów wykorzystuje reduktory kątowe ze stali nierdzewnej do mikserów, mieszadeł i urządzeń rozlewniczych, gdzie higiena, odporność na korozję i zdolność zmywania są najważniejsze. W przypadku energii odnawialnej reduktory te odgrywają kluczową rolę w systemach śledzenia energii słonecznej, dostosowując kąt paneli w ciągu dnia do podążania za słońcem.

Sektor górnictwa i budownictwa jest zależny od wyjątkowo wytrzymałych i trwałych reduktorów kątowych do zasilania urządzeń takich jak kruszarki, przesiewacze i wciągarki, które są narażone na ogromne obciążenia udarowe i pył ścierny. Znalezienie konkretnego i krytycznego zastosowania trwałe przekładnie kątowe do maszyn rolniczych takich jak traktory, kombajny i siewniki. Maszyny te wymagają reduktorów, które wytrzymają nie tylko wysoki moment obrotowy, ale także narażenie na błoto, kurz i ekstremalne warunki pogodowe. Ponadto przemysł motoryzacyjny wykorzystuje je w mechanizmach różnicowych i przystawkach odbioru mocy (PTO). Nawet produkty codziennego użytku, od wydajnych wiertarek ręcznych po napędy do bram garażowych, wykorzystują kompaktowe reduktory kątowe, aby zapewnić wysoki moment obrotowy w ograniczonej przestrzeni. Ta niesamowita wszechstronność podkreśla ich fundamentalną rolę we współczesnej mechanice.

Zapewnienie długowieczności: wskazówki dotyczące konserwacji i rozwiązywania problemów

Właściwa konserwacja jest najważniejszym czynnikiem maksymalizującym żywotność i niezawodność reduktora przekładni kątowej. Dobrze utrzymana jednostka może działać efektywnie przez lata, natomiast zaniedbania mogą prowadzić do katastrofalnych w skutkach awarii i nieplanowanych przestojów. Podstawą konserwacji jest smarowanie. Stosowanie odpowiedniego rodzaju i gatunku smaru, utrzymywanego na właściwym poziomie, nie podlega negocjacjom. Olej lub smar zmniejsza zużycie, odprowadza ciepło i chroni przed korozją. Należy koniecznie przestrzegać zaleceń producenta odnośnie rodzaju początkowego środka smarnego oraz częstotliwości wymian oleju lub dosmarowywania. W przypadku trudnych warunków lub pracy ciągłej odstępy te mogą wymagać skrócenia. Regularnie sprawdzaj, czy nie ma wycieków smaru, które często objawiają się nagromadzeniem oleju wokół uszczelek lub obudowy.

Typowe problemy i kroki diagnostyczne

Nawet przy dobrej konserwacji mogą pojawić się problemy. Wczesna diagnoza ma kluczowe znaczenie, aby zapobiec przekształceniu się drobnych problemów w poważne naprawy.

• Przegrzanie: Często jest to spowodowane niewłaściwym smarowaniem (niski poziom oleju, niewłaściwy rodzaj smaru), przeciążeniem lub nadmierną temperaturą otoczenia. Najpierw sprawdź obciążenie i stan smaru.
• Niezwykły hałas (jęczenie, zgrzytanie, pukanie): Nadmierny hałas zazwyczaj wskazuje na problem z przekładniami lub łożyskami. Jęczenie może wskazywać na niewspółosiowość lub zużycie, podczas gdy szlifowanie często sugeruje poważne uszkodzenie zębów przekładni. Stukanie może być oznaką uszkodzenia łożysk lub nadmiernego luzu.
• Wibracja: Nadmierne wibracje wynikają zwykle z niewspółosiowości reduktora z jednostkami napędzanymi/napędowymi, zużycia łożysk, niewyważenia obciążenia lub uszkodzenia zęba przekładni.
• Przeciek: Wycieki oleju są najczęściej spowodowane uszkodzonymi uszczelkami. Zidentyfikuj źródło wycieku i niezwłocznie wymień uszczelkę, aby zapobiec utracie smaru i zanieczyszczeniu.

Ustanowienie programu konserwacji predykcyjnej, obejmującego regularną analizę drgań i termografię, może pomóc w wczesnym wykryciu tych problemów. Dla tych, którzy zastanawiają się jak prawidłowo zamontować reduktor kątowy proces zawsze rozpoczyna się od zapewnienia stabilnej, płaskiej powierzchni montażowej, aby zapobiec zniekształceniom obudowy. Wały muszą być precyzyjnie wyosiowane, aby zminimalizować wibracje i obciążenie łożyska. Wszystkie połączenia muszą być pewne, a urządzenie należy nasmarować przed uruchomieniem. Przestrzeganie instrukcji montażu producenta jest absolutnie niezbędne dla zapewnienia optymalnej wydajności i zgodności z gwarancją. Dla każdego, kto szuka wskazówki dotyczące konserwacji reduktora kątowego mantrą jest konsekwencja: konsekwentne kontrole, konsekwentne stosowanie właściwych smarów i konsekwentne zwracanie uwagi na nietypowe dźwięki i temperatury.

Względy kosztów i czynniki zaopatrzenia

Koszt zakupu reduktora przekładni kątowej stanowi tylko jedną część całkowitego kosztu posiadania. Chociaż cena początkowa jest zawsze brana pod uwagę, należy ją rozważyć pod kątem takich czynników, jak oczekiwana żywotność, wymagania konserwacyjne i efektywność energetyczna. Tańszy reduktor niskiej jakości może charakteryzować się większą awaryjnością, co prowadzi do częstszych wymian i kosztownych przestojów w produkcji, co ostatecznie czyni go droższym niż niezawodny model klasy premium. Zużycie energii jest kolejnym ważnym czynnikiem. Na przykład bardziej wydajna przekładnia zębata stożkowa będzie zużywać w całym okresie użytkowania mniej energii elektrycznej niż mniej wydajna przekładnia ślimakowa wykonująca to samo zadanie, co może skutkować znacznymi oszczędnościami kosztów energii.

Przy zakupie należy wziąć pod uwagę reputację producenta w zakresie jakości, dostępność wsparcia technicznego i czas realizacji zarówno pierwszego zamówienia, jak i ewentualnych części zamiennych. Standaryzacja w zakładzie może również obniżyć koszty poprzez minimalizację liczby różnych części zamiennych, które należy przechowywać. Kluczowe pytania, które należy zadać, obejmują współczynnik serwisowy reduktora (ocena jego zdolności do wytrzymywania przeciążeń), warunki gwarancji i dostępność opcji dostosowywania, jeśli standardowe modele nie spełniają Twoich specyficznych wymagań. Zrozumienie koszt reduktory prędkości kątowe obejmuje holistyczne podejście, równoważące początkową inwestycję z długoterminową niezawodnością i wydajnością operacyjną.
