Przewodnik po wyborze przekładni planetarnej o wysokim momencie obrotowym: znajdowanie odpowiedniego rozwiązania dla zastosowań w serwonapędach i robotyce

W dynamicznym świecie automatyki przemysłowej i robotyki wydajność i niezawodność systemu często zależą od jego podstawowych komponentów. The Przekładnia planetarna o wysokim momencie obrotowym jest jednym z takich krytycznych elementów, niezbędnych do zapewnienia mocy i precyzji w kompaktowej formie. Celem tego przewodnika jest objaśnienie procesu selekcji i pomoc w zapoznaniu się z kluczowymi czynnikami i specyfikacjami technicznymi w celu wybrania idealnej skrzyni biegów spełniającej Twoje specyficzne potrzeby. Omówimy podstawowe zasady działania tych przekładni, zagłębimy się w krytyczne parametry techniczne, przeanalizujemy konkretne scenariusze zastosowań serwomotorów i robotyki, a na koniec omówimy, kiedy niestandardowe rozwiązanie jest najlepszą ścieżką naprzód.

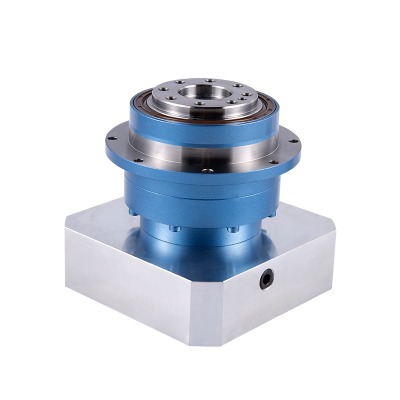

2. Zrozumienie przekładni planetarnych o wysokim momencie obrotowym

2.1 Co to jest przekładnia planetarna?

Przekładnia planetarna, znana również jako przekładnia epicykliczna, to wyrafinowany system przekładni, w którym zastosowano unikalny układ przekładni w celu uzyskania wysokich przełożeń redukcyjnych i doskonałego przenoszenia momentu obrotowego. System składa się z centralnego koła słonecznego, wielu kół obiegowych obracających się wokół koła słonecznego oraz koła koronowego z zębami wewnętrznymi, które otacza cały zespół. Ta konfiguracja jest często porównywana do naszego Układu Słonecznego, w którym koło słoneczne znajduje się w środku, a koła planetarne krążą wokół niego. Taka konstrukcja pozwala na rozłożenie obciążenia pomiędzy wiele przekładni planetarnych, co znacznie zwiększa przenoszony moment obrotowy i poprawia ogólną wydajność układu w porównaniu z tradycyjnymi przekładniami z wałem równoległym. Kompaktowy rozmiar przekładni planetarnej w połączeniu z jej zdolnością do przenoszenia ogromnego momentu obrotowego sprawia, że ​​jest to preferowany wybór w szerokim zakresie zastosowań przemysłowych. Chociaż jednostopniowa przekładnia planetarna zapewnia znaczny stopień redukcji, można łączyć wiele stopni w celu uzyskania jeszcze wyższych przełożeń, co jest powszechną praktyką w zastosowaniach wymagających bardzo niskich prędkości wyjściowych i bardzo wysokiego momentu obrotowego.

2.2 Dlaczego wysoki moment obrotowy jest tak ważny?

Termin Przekładnia planetarna o wysokim momencie obrotowym to nie tylko hasło marketingowe; definiuje krytyczną charakterystykę wydajności. Wysoki moment obrotowy jest obrotowym odpowiednikiem siły liniowej. W skrzyni biegów umożliwia systemowi przeniesienie dużej ilości mocy z silnika o dużej prędkości i niskim momencie obrotowym na jednostkę wyjściową o niskiej prędkości i wysokim momencie obrotowym. Ma to kluczowe znaczenie w zastosowaniach wymagających przenoszenia ciężkich ładunków, pokonywania znacznych oporów lub uzyskiwania szybkiego przyspieszania i zwalniania. Dla Przekładnia planetarna o wysokim momencie obrotowym do serwomotoru zdolność ta przekłada się bezpośrednio na zwiększoną wydajność maszyny. Na przykład w ramieniu robota skrzynia biegów musi zapewniać wystarczający moment obrotowy, aby podnosić ciężkie przedmioty i utrzymywać pozycję wbrew grawitacji bez nadmiernego prądu silnika. Bez przekładni o wysokim momencie obrotowym silnik byłby podatny na przegrzanie i przedwczesną awarię. Kompaktowy rozmiar tych skrzyń biegów w połączeniu z ich wyjątkową gęstością mocy oznacza, że ​​inżynierowie mogą projektować mniejsze, lżejsze i bardziej wydajne maszyny bez uszczerbku dla wytrzymałości i niezawodności. Nie można przecenić znaczenia wysokiego momentu obrotowego; jest to podstawowy parametr zapewniający, że system będzie mógł wykonywać swoją zamierzoną funkcję w najbardziej wymagających warunkach.

3. Kluczowe parametry techniczne: Jak wybrać odpowiednią skrzynię biegów

3.1 Znaczenie małego luzu

Luz jest krytycznym czynnikiem wpływającym na działanie przekładni planetarnej, zwłaszcza w zastosowaniach precyzyjnych. Definiuje się go jako niewielki luz obrotowy lub luz pomiędzy zębami koła zębatego. Chociaż pewien luz jest nieodłącznym elementem każdego układu przekładni, nadmierny luz może prowadzić do poważnych problemów. w Przekładnia planetarna o niskim luzie i wysokim momencie obrotowym tolerancje produkcyjne są bardzo wąskie, aby zminimalizować ten luz. Konsekwencje dużego luzu obejmują niedokładne pozycjonowanie, wibracje podczas pracy i przedwczesne zużycie zębów przekładni. W zastosowaniach takich jak obróbka CNC, urządzenia medyczne i pojazdy sterowane automatycznie (AGV) każdy stopień dokładności obrotowej ma kluczowe znaczenie. Przekładnia o niskim luzie zapewnia płynny, powtarzalny ruch, który jest niezbędny do utrzymania integralności procesu produkcyjnego lub precyzji ruchu robota. Aby osiągnąć niski luz, producenci często stosują specjalistyczne techniki obróbki kół zębatych, precyzyjne łożyska i zaawansowane procesy montażowe. Dla potencjalnego nabywcy zrozumienie znaczenia małego luzu jest kluczem do odróżnienia wysokiej jakości skrzyni biegów o wysokich osiągach od modelu z niższej półki.

3.2 Moment obrotowy i nośność

Moment obrotowy jest najważniejszą specyfikacją przekładni planetarnej. Określa wielkość siły obrotowej, jaką może wytworzyć skrzynia biegów. Wybierając skrzynię biegów, należy wziąć pod uwagę dwie podstawowe wartości momentu obrotowego: moment znamionowy i moment szczytowy. Moment znamionowy to ciągły moment obrotowy, jaki skrzynia biegów może przenosić przez cały okres użytkowania bez przegrzania lub awarii. Wartość ta służy do doboru przekładni do normalnych warunków pracy. Z drugiej strony szczytowy moment obrotowy to maksymalny moment obrotowy, jaki skrzynia biegów może wytrzymać przez krótki czas, zwykle podczas przyspieszania, zwalniania lub obciążeń udarowych. Nieuwzględnienie szczytowego momentu obrotowego może prowadzić do katastrofalnej awarii. Ważne jest również, aby wziąć pod uwagę obciążenia osiowe i promieniowe, jakie może wytrzymać wał wyjściowy, ponieważ siły te mogą mieć wpływ na żywotność łożysk i przekładni. Przekładnia o dużej nośności może lepiej wytrzymać naprężenia wywołane dużymi lub wspornikowymi ładunkami. Oto proste porównanie rodzajów momentu obrotowego:

3.3 Przełożenie

Przełożenie skrzyni biegów to stosunek prędkości wejściowej do prędkości wyjściowej. Jest to podstawowy parametr, który bezpośrednio wpływa na wydajność całego systemu. Wyższe przełożenie spowoduje niższą prędkość wyjściową, ale proporcjonalnie wyższy wyjściowy moment obrotowy. Na przykład skrzynia biegów z przełożeniem 10:1 zmniejszy prędkość wejściową 10-krotnie i zwiększy moment obrotowy 10-krotnie (minus straty wydajności). Wybór odpowiedniego współczynnika jest kluczowym kompromisem. Jeśli Twoje zastosowanie wymaga dużej prędkości, będziesz potrzebować niższego przełożenia, co z kolei oznacza mniejsze zwielokrotnienie momentu obrotowego. I odwrotnie, jeśli musisz przenieść bardzo duży ładunek, będziesz potrzebować wysokiego przełożenia, aby zapewnić niezbędny moment obrotowy, ale to ograniczy maksymalną prędkość. Proces selekcji powinien rozpocząć się od analizy wymagań dotyczących prędkości i momentu obrotowego w danym zastosowaniu. Na podstawie tych potrzeb można następnie obliczyć niezbędne przełożenie skrzyni biegów. Ważne jest również, aby wziąć pod uwagę liczbę stopni w skrzyni biegów. Jednostopniowa skrzynia biegów jest prostsza i bardziej wydajna, ale wielostopniowa skrzynia biegów może osiągnąć znacznie wyższe przełożenia w kompaktowej przestrzeni. Wybór pomiędzy konstrukcją jednostopniową lub wielostopniową zależy od specyficznych wymagań aplikacji dotyczących prędkości, momentu obrotowego i zajmowanej powierzchni.

3.4 Wymiary i montaż

Fizyczna integracja skrzyni biegów z maszyną jest tak samo ważna, jak jej specyfikacje techniczne. Wymiary skrzyni biegów i sposób montażu muszą być dostosowane do Twojego silnika i dostępnej przestrzeni. Producenci oferują różne opcje montażu, w tym mocowania kołnierzowe, mocowania na wale i mocowania na łapach. Aby zapewnić bezpieczne i sztywne połączenie, niezwykle ważne jest sprawdzenie, czy kołnierz wyjściowy skrzyni biegów odpowiada wymiarom i rozstawowi śrub silnika. Wał wejściowy skrzyni biegów musi być również kompatybilny z wałem silnika. Niedopasowane połączenie może prowadzić do wibracji, niewspółosiowości i przedwczesnego zużycia. Ponadto należy wziąć pod uwagę wagę i rozmiar skrzyni biegów, szczególnie w zastosowaniach, w których problemem jest waga, np. w przemyśle lotniczym lub sprzęcie przenośnym. Chociaż wiele skrzyń biegów ma znormalizowane wymiary, w niektórych zastosowaniach mogą być wymagane kołnierze lub adaptery wykonane na zamówienie, aby zapewnić idealne dopasowanie. Przed dokonaniem zakupu zawsze zapoznaj się z rysunkami technicznymi i specyfikacjami producenta. Właściwe dopasowanie fizyczne zapewnia nie tylko płynny proces montażu, ale także długoterminową niezawodność i stabilność całego układu napędowego.

4. Konkretne scenariusze zastosowań

4.1 Przekładnie planetarne o wysokim momencie obrotowym do silników serwo

Silniki serwo są szeroko stosowane w automatyce przemysłowej ze względu na ich zdolność do zapewnienia precyzyjnej kontroli prędkości, położenia i momentu obrotowego. Jednakże zazwyczaj działają przy dużych prędkościach i niskim momencie obrotowym. To tutaj A Przekładnia planetarna o wysokim momencie obrotowym do serwomotoru staje się niezbędny. Łącząc serwomotor z przekładnią, można osiągnąć niższą prędkość wyjściową i znacznie wyższy moment obrotowy, dzięki czemu silnik może napędzać większe i cięższe obciążenia. To połączenie jest powszechne w wielu gałęziach przemysłu. Na przykład w maszynach pakujących przekładnia umożliwia serwomotorowi szybkie i dokładne pozycjonowanie produktów na przenośniku taśmowym. W urządzeniach drukujących zapewnia równomierne i precyzyjne podawanie papieru. Na zautomatyzowanych liniach montażowych zapewnia siłę potrzebną do dokręcenia śrub lub wciśnięcia komponentów na miejsce z dużą dokładnością. Skrzynia biegów pełni również funkcję reduktora, umożliwiając silnikowi pracę w optymalnym zakresie wysokich prędkości, gdzie jest najbardziej wydajny i wytwarza najmniej ciepła. Mały luz precyzyjnej przekładni planetarnej jest szczególnie korzystny w tych zastosowaniach, ponieważ zapewnia, że ​​wysoka precyzja serwosilnika nie zostanie utracona podczas przenoszenia mocy.

4.2 Przekładnie planetarne o wysokim momencie obrotowym dla robotyki

Robotyka stanowi jedno z najbardziej wymagających zastosowań przekładni planetarnych. Przeguby robota wymagają komponentów, które są nie tylko mocne, ale także lekkie i kompaktowe, aby zminimalizować całkowitą masę ramienia. Wysoka gęstość mocy A przekładnia planetarna o wysokim momencie obrotowym dla robotyki sprawia, że ​​jest to doskonały wybór. Konstrukcja pozwala skrzyni biegów wytrzymać ogromne obciążenia i nagłe zmiany kierunku, które są powszechne w ruchach robotów. Co więcej, niski luz jest absolutnie krytyczny w robotyce. Wszelkie luzy lub luzy w skrzyni biegów bezpośrednio przekładają się na niedokładne ustawienie efektora końcowego robota, uniemożliwiając wykonywanie precyzyjnych zadań, takich jak spawanie, malowanie lub skomplikowany montaż. Wysoka sztywność skrętna przekładni planetarnej również wpływa na ogólną sztywność i powtarzalność robota. W ramieniu robota na każdym przegubie zastosowano wiele przekładni, a ich skumulowana wydajność określa dokładność robota. Z tego powodu wybór wysokiej jakości skrzyni biegów jest inwestycją w ogólną wydajność i niezawodność systemu robotycznego. Przekładnia umożliwia robotowi wykonywanie skomplikowanych, powtarzalnych zadań z szybkością i precyzją, co czyni go niezbędnym elementem nowoczesnej automatyki przemysłowej.

5. Kiedy rozważyć rozwiązanie niestandardowe

Chociaż na rynku dostępna jest szeroka gama standardowych skrzyń biegów, niektóre zastosowania mają wyjątkowe wymagania, których nie mogą spełnić gotowe produkty. W takich przypadkach A niestandardowa przekładnia planetarna o wysokim momencie obrotowym jest idealnym rozwiązaniem. Niestandardowa skrzynia biegów została zaprojektowana i wyprodukowana tak, aby spełniać dokładne specyfikacje Twojego zastosowania. Może to być spowodowane wyjątkowymi ograniczeniami przestrzennymi, niestandardowym interfejsem silnika, wymogiem dotyczącym bardzo specyficznego przełożenia skrzyni biegów lub potrzebą skrzyni biegów, która może pracować w ekstremalnych warunkach środowiskowych, takich jak wysokie temperatury, próżnia lub środowiska korozyjne. Współpraca z producentem nad niestandardowym rozwiązaniem gwarantuje, że każdy aspekt skrzyni biegów – od zastosowanych materiałów po geometrię przekładni – będzie zoptymalizowany pod kątem Twoich konkretnych potrzeb. Może to prowadzić do znacznej poprawy wydajności, żywotności i ogólnej wydajności systemu. Chociaż początkowa inwestycja w niestandardową skrzynię biegów może być wyższa, długoterminowe korzyści w zakresie niezawodności i obniżonych kosztów konserwacji często przewyższają początkowy wydatek. Oto porównanie, które pomoże Ci podjąć decyzję:

Wybór A przekładnia planetarna o wysokim momencie obrotowym to krytyczny krok w projektowaniu każdego systemu o wysokiej wydajności. Rozumiejąc kluczowe parametry, takie jak moment obrotowy, luz i przełożenie przekładni, możesz podjąć świadomą decyzję, która znacząco wpłynie na niezawodność i wydajność Twojego systemu. Niezależnie od tego, czy szukasz rozwiązania standardowego, czy też zwyczaj przekładnia planetarna o wysokim momencie obrotowym współpraca z ekspertem może zapewnić znalezienie produktu idealnie odpowiadającego Twoim potrzebom. Dobrze dobrana skrzynia biegów to inwestycja w wydajność, precyzję i trwałość Twojego zastosowania.
