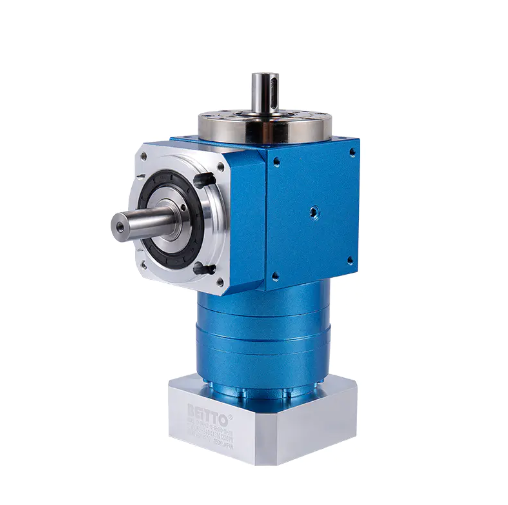

Kompletny przewodnik po przekładniach planetarnych o wysokim momencie obrotowym: konstrukcja, zalety i zastosowania

W świecie precyzyjnego sterowania ruchem i przenoszenia mocy niewiele komponentów jest tak krytycznych i wszechstronnych jak przekładnia planetarna o wysokim momencie obrotowym . Te przekładnie, znane ze swojej wyjątkowej gęstości momentu obrotowego, sztywności i dokładności, stanowią podstawę wymagających zastosowań przemysłowych. Ten kompleksowy przewodnik omawia zasady inżynieryjne, kluczowe korzyści i kryteria wyboru przekładni planetarnych, ze szczególnym uwzględnieniem rozwiązań o wysokim momencie obrotowym do najbardziej wymagających zadań.

Zrozumienie architektury przekładni planetarnej

W swojej istocie układ przekładni planetarnej składa się z trzech głównych elementów ułożonych koncentrycznie, naśladując układ słoneczny. Ta wyjątkowa konstrukcja jest źródłem jego niezwykłych możliwości.

Podstawowe komponenty i ich funkcja

• Sprzęt słoneczny: Przekładnia centralna, która zazwyczaj jest sterownikiem wejściowym.
• Przekładnie planetarne: Wiele kół zębatych krążących wokół koła słonecznego, zazębiających się zarówno ze słońcem, jak i kołem koronowym.
• Nośnik planety: Utrzymuje przekładnie planetarne na miejscu i często służy jako wyjście, dostarczając zwielokrotniony moment obrotowy.
• Koło koronowe (pierścień): Pierścień zewnętrzny z zębami skierowanymi do wewnątrz, otaczający cały system, zwykle trzymany nieruchomo lub używany jako alternatywne wyjście.

Jak osiąga się mnożenie momentu obrotowego

Siła konstrukcji planetarnej polega na jej zdolności do rozkładania obciążenia na wiele przekładni planetarnych. Dzięki temu podziałowi obciążenia kompaktowa obudowa może wytrzymać ogromne siły. Gdy moment obrotowy zostanie przyłożony do koła słonecznego, napędza on koła obiegowe, które następnie „chodzą” po nieruchomym kole koronowym. To działanie powoduje, że nośnik planety obraca się ze zmniejszoną prędkością, ale ze znacznie zwiększonym momentem obrotowym. Przełożenie redukcji zależy od liczby zębów na Słońcu, planetach i kole koronowym. Jak zauważono w tekstach z zakresu inżynierii mechanicznej, podstawowy wzór na przełożenie prostego zestawu planetarnego (ze stałym kołem koronowym) wynosi 1 (zęby koła koronowego / zęby koła słonecznego), co wyjaśnia wysokie przełożenia osiągalne w jednym stopniu [1].

Kluczowe zalety przekładni planetarnych o wysokim momencie obrotowym

Wybór przekładni planetarnej zamiast innych typów, takich jak konstrukcje z wałem równoległym lub przekładnią ślimakową, oferuje wyraźny zestaw korzyści w zastosowaniach wymagających wysokiej wydajności.

Krytyczne zalety w scenariuszach o dużym zapotrzebowaniu:

• Wyjątkowy stosunek momentu obrotowego do objętości: Podział obciążenia między wiele planet pozwala na uzyskanie znacznie wyższego momentu obrotowego w mniejszym i bardziej oszczędnym przestrzennie pakiecie w porównaniu z innymi typami przekładni.
• Wysoka precyzja i niski luz: Precyzyjna produkcja prowadzi do minimalnego przesunięcia kątowego między wejściem a wyjściem pod obciążeniem, co ma kluczowe znaczenie w robotyce i zautomatyzowanych systemach pozycjonowania.
• Doskonała sztywność i sztywność skrętna: Współosiowa konstrukcja i wiele punktów styku przekładni zapewniają doskonałą odporność na skręcanie pod obciążeniem, zapewniając dokładne przenoszenie ruchu.
• Wysoka wydajność: Przy sprawnościach często przekraczających 97% na stopień, przekładnie planetarne minimalizują straty mocy, zmniejszając wytwarzanie ciepła i koszty operacyjne.

Dla inżynierów istotne jest zrozumienie kompromisów pomiędzy różnymi konstrukcjami skrzyń biegów. Bezpośrednie porównanie wyjaśnia przewagę planetarną:

Rozwiązywanie typowych wyzwań i rozważań technicznych

Chociaż przekładnie planetarne są solidne, ich wydajność i trwałość zależą od sprostania konkretnym wyzwaniom projektowym i operacyjnym.

Pokonywanie rozpraszania ciepła w zastosowaniach wymagających wysokiego momentu obrotowego

Ciągła praca pod dużym obciążeniem generuje znaczne ciepło. Efektywne zarządzanie ciepłem nie jest opcją, ale koniecznością. Zaawansowane konstrukcje obejmują takie funkcje, jak zintegrowane żeberka chłodzące, zoptymalizowane ścieżki smarowania i zastosowanie wysokowydajnych syntetycznych smarów. Na przykład, określając skrzynię biegów dla Przekładnie planetarne o wysokim momencie obrotowym do pracy ciągłej inżynierowie muszą obliczyć znamionową moc cieplną, aby mieć pewność, że jednostka będzie w stanie rozpraszać ciepło równie efektywnie, jak przenosi moment obrotowy.

Zapewnienie trwałości i długiej żywotności

Trwałość jest najważniejsza, szczególnie w trudnych warunkach. Kluczem do długowieczności jest jakość obróbki zębów przekładni, dobór łożysk i integralność obudowy. Precyzyjne szlifowanie zębów przekładni w celu uzyskania idealnego profilu zmniejsza koncentrację naprężeń i minimalizuje zużycie. Ponadto krytyczny jest wybór łożysk, które wytrzymują zarówno obciążenia promieniowe, jak i osiowe pochodzące z przekładni planetarnych. Skrzynia biegów zbudowana dla przekładnie planetarne do dużych obciążeń dla automatyki przemysłowej będą często wyposażone w nawęglone i hartowane koła zębate, łożyska o dużej pojemności i solidne, uszczelnione obudowy, aby wykluczyć zanieczyszczenia.

Wybór optymalnego współczynnika redukcji

Przełożenie redukcji ma bezpośredni wpływ na prędkość wyjściową, moment obrotowy i bezwładność układu. Wielostopniowa przekładnia planetarna pozwala na uzyskanie wyjątkowo wysokich przełożeń (np. 100:1 lub więcej) przy zachowaniu kompaktowych rozmiarów. Wybór odpowiedniego przełożenia polega na zrównoważeniu prędkości roboczej silnika z żądaną prędkością wyjściową i momentem obrotowym. Jest to krytyczny krok w projektowaniu systemów takich jak układy przekładni planetarnych o niskim luzie i wysokim momencie obrotowym do precyzyjnego indeksowania lub ramion robotycznych, gdzie reakcja dynamiczna i dokładność pozycjonowania są współzależne.

Zanurz się głęboko w określone domeny aplikacji

Unikalne właściwości przekładni planetarnych o wysokim momencie obrotowym sprawiają, że są one niezbędne w szerokim spektrum gałęzi przemysłu.

Robotyka i Maszyny Zautomatyzowane

W robotyce precyzja, zwartość i niezawodność nie podlegają negocjacjom. Przekładnie planetarne są preferowanym rozwiązaniem w przypadku przegubowych napędów robotów, zapewniając wysoki moment obrotowy niezbędny do poruszania manipulatorami przy jednoczesnym zachowaniu precyzyjnej kontroli położenia. Ich niski luz jest niezbędny dla powtarzalnej dokładności. Dlatego właśnie odgrywają kluczową rolę przekładnie planetarne o wysokim momencie obrotowym do ramion robotycznych , umożliwiając płynne, mocne i dokładne ruchy robotów montażowych, spawalniczych i transportu materiałów.

Systemy energii odnawialnej

Sektor energii odnawialnej charakteryzuje się jednymi z najbardziej wymagających warunków działania. W systemach kontroli nachylenia i odchylenia turbin wiatrowych przekładnie muszą wytrzymywać ogromne i zmienne obciążenia, trudne warunki pogodowe i wymagać minimalnej konserwacji przez dziesięciolecia. Przekładnie planetarne, charakteryzujące się wysokim momentem obrotowym i trwałością, idealnie nadają się do tych zadań. Ich konstrukcja pozwala im skutecznie przenosić i kontrolować ogromne siły związane z regulacją łopatek turbiny.

Sprzęt mobilny i terenowy

W przypadku koparek, dźwigów i innych ciężkich maszyn gęstość mocy i wytrzymałość mają kluczowe znaczenie. Przekładnie planetarne są często stosowane w napędach kół i pierścieniach obrotowych w tych maszynach. Ich zdolność do wytrzymywania obciążeń udarowych i zapewniania wysokiego momentu obrotowego w kompaktowej obudowie nie ma sobie równych. Po zintegrowaniu z przekładnie planetarne do sprzętu górniczego i budowlanego zostały zaprojektowane z myślą o zwiększonej szczelności i odporności na korozję, aby działać niezawodnie w zapylonych, mokrych i ściernych środowiskach.

Innowacja i przyszłość technologii przekładni planetarnych

Dążenie do wyższej wydajności nadal napędza innowacje. Badania koncentrują się na takich obszarach, jak zaawansowane materiały (np. Kompozyty i stopy o wysokiej wytrzymałości), opatentowane procesy obróbki cieplnej i ultraprecyzyjne techniki produkcji. Co więcej, integracja czujników do monitorowania stanu i konserwacji predykcyjnej staje się standardową cechą „inteligentnych” skrzyń biegów nowej generacji. Postępy te mają na celu przesuwanie granic tego, co jest możliwe przekładnia planetarna o wysokim momencie obrotowym wydajności, co prowadzi do jeszcze większej wydajności, dłuższej żywotności i inteligentniejszej integracji z połączonymi systemami przemysłowymi [2].

Wybór odpowiedniej przekładni planetarnej o wysokim momencie obrotowym: praktyczny przewodnik

Dokonanie prawidłowego wyboru wymaga systematycznej oceny wymagań aplikacji w porównaniu ze specyfikacjami przekładni.

Krytyczne parametry do oceny

• Znamionowy moment obrotowy i szczytowy moment obrotowy: Upewnij się, że znamionowy moment obrotowy skrzyni biegów odpowiada Twojemu ciągłemu obciążeniu, a jej szczytowy moment obrotowy przekracza wszelkie spodziewane obciążenia udarowe.
• Współczynnik redukcji: Dopasuj przełożenie do żądanej prędkości wyjściowej i momentu obrotowego, biorąc pod uwagę charakterystykę silnika.
• Luz: Określ wartość luzu, która spełnia wymagania dotyczące precyzji w Twojej aplikacji (np. <5 min łuku w przypadku automatyzacji o wysokiej precyzji).
• Konfiguracja wejścia/wyjścia: Upewnij się, że typy wałów (wpustowe, wielowypustowe), rozmiary i interfejs montażowy (kołnierz, łapa) są zgodne.
• Oceny środowiskowe: Sprawdź stopień ochrony IP (ochrona przed wnikaniem) pod kątem odporności na kurz i wodę oraz upewnij się, że zakres temperatur pracy jest odpowiedni.

Często zadawane pytania (FAQ)

1. Co sprawia, że przekładnia planetarna ma „wysoki moment obrotowy”?

A przekładnia planetarna o wysokim momencie obrotowym został specjalnie zaprojektowany, aby zapewnić wyjątkowo wysoki wyjściowy moment obrotowy w stosunku do jego rozmiaru. Osiąga się to poprzez precyzyjnie obrobione, hartowane zęby przekładni, zoptymalizowane układy łożysk i często wiele stopni przekładni, aby skutecznie zwielokrotnić moment obrotowy w zwartej obudowie.

2. Skąd mam wiedzieć, czy potrzebuję modelu z niskim luzem?

Potrzebujesz układ przekładni planetarnej o niskim luzie i wysokim momencie obrotowym jeśli Twoje zastosowanie wymaga precyzyjnego pozycjonowania, powtarzalnego indeksowania lub szybkiego odwracania ruchu. Przykładami są ramiona robotyczne, stoły obrotowe CNC i precyzyjne etapy automatyzacji, w których nawet najmniejsze błędy pozycjonowania są niedopuszczalne.

3. Czy przekładnie planetarne są w stanie wytrzymać ciągłą, ciężką pracę?

Tak, ale muszą być specjalnie do tego zaprojektowane. Poszukaj sprzedawanych skrzyń biegów Przekładnie planetarne o wysokim momencie obrotowym do pracy ciągłej . Kluczowe cechy obejmują solidne zarządzanie temperaturą (żeberka chłodzące, wydajne smarowanie), wysokiej jakości łożyska i przekładnie zaprojektowane z myślą o dłuższej żywotności pod stałym obciążeniem.

4. Dlaczego przekładnie planetarne są tak powszechne w robotyce?

Wysoka gęstość mocy pozwala na tworzenie wydajnych, kompaktowych siłowników przegubowych. Niski luz i wysoka sztywność skrętna przekładnie planetarne o wysokim momencie obrotowym do ramion robotycznych umożliwiają precyzyjne i powtarzalne ruchy, co jest podstawą dokładności i wydajności robota.

5. Jakie są oznaki zużycia lub awarii przekładni planetarnej?

Typowe wskaźniki obejmują zwiększony hałas lub wibracje, rosnącą temperaturę roboczą, widoczne wycieki smaru i mierzalny wzrost luzu. W przypadku krytycznego sprzętu, takiego jak przekładnie planetarne do dużych obciążeń dla automatyki przemysłowej W celu konserwacji zapobiegawczej zaleca się wdrożenie rutynowej analizy drgań i programu monitorowania oleju.

The przekładnia planetarna o wysokim momencie obrotowym stanowi szczyt konstrukcji mechanicznej, oferując niezrównane połączenie wytrzymałości, precyzji i wydajności w kompaktowej obudowie. Od precyzyjnych przegubów robotów przemysłowych po masywne układy napędowe maszyn budowlanych – jego rola jest niezastąpiona. W miarę jak branże naciskają na większą automatyzację, wyższą wydajność i solidniejszy sprzęt, zapotrzebowanie na zaawansowane rozwiązania w zakresie przekładni planetarnych będzie tylko rosło. Producenci, którzy łączą najnowocześniejsze badania i rozwój ze skrupulatnymi procesami produkcyjnymi, takimi jak te przestrzegające rygorystycznych norm w centrach inżynierii precyzyjnej, są gotowi przewodzić tej ewolucji, dostarczając niezawodne rozwiązania w zakresie przenoszenia mocy, od których zależy nowoczesny przemysł.

Referencje

[1] J. Uicker, G. Pennock i J. Shigley, „Theory of Machines and Mechanisms”, wydanie 5, Oxford University Press, 2017. (Wyjaśnienie podstawowych wzorów i kinematyki przełożenia przekładni planetarnej).

[2] „Postępy w projektowaniu i produkcji przekładni”, Annals Międzynarodowej Akademii Inżynierii Produkcji (CIRP), tom. 68, nie. 2, 2019. (Przegląd nowoczesnych materiałów, technik produkcji i technologii zintegrowanych czujników w układach przekładniowych).
